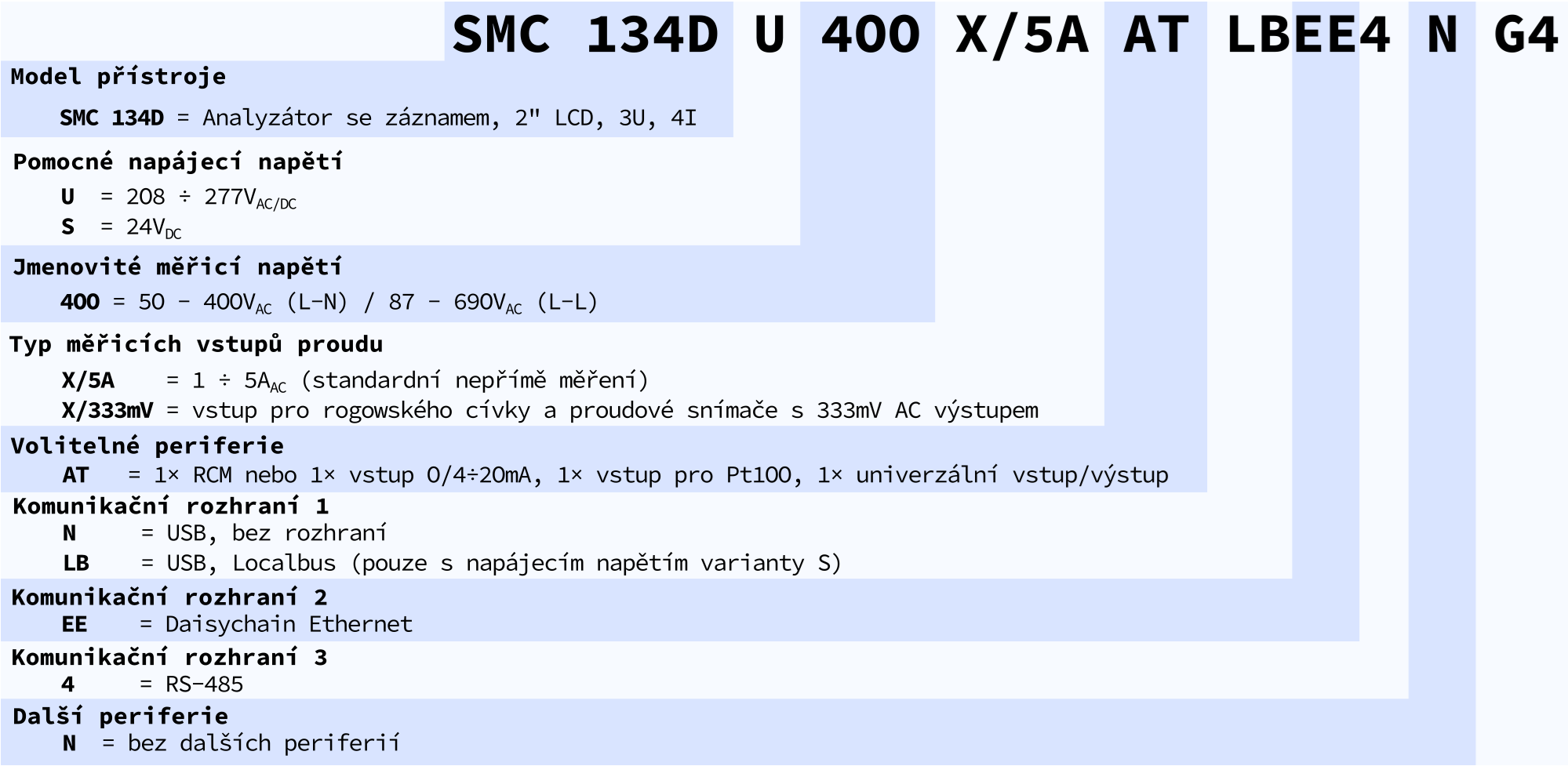

Анализатор качества класса S и регистратор данных, субметр 0,2S, CATIV/300V, входы и выходы, монтаж на DIN35, 6 модулей
Анализатор качества электроэнергии класса S в соответствии со стандартом IEC 61000-4-30 ed3 и вторичный счетчик энергии класса 0.2S с внутренней памятью предназначены в первую очередь для применений, где требуется надежное, мощное и компактное решение в сочетании с быстрыми и точными измерениями. Он предлагает опциональный цветной графический дисплей, а также широкий спектр интерфейсов для удаленной и локальной связи — RS-485, USB или двойной Ethernet (последовательное подключение). Для непрерывного мониторинга и оценки качества электроэнергии в соответствии со стандартом EN50160 ed. 4 доступен опциональный модуль прошивки PQ S. В базовой версии с питанием от постоянного тока также предлагается локальная шина для модулей расширения EMI. Таким образом, сборка SMC+5xEMI может контролировать и регистрировать токи, мощности и энергию до 20 трехфазных розеток в очень компактном корпусе.
Устройство предназначено для измерения, регистрации и передачи текущих значений фазных и межфазных напряжений, токов, активной и реактивной мощности, коэффициента мощности и до 128 гармонических составляющих напряжения и тока, включая гармонические искажения. Оно может использоваться для измерений в однофазных и трехфазных сетях низкого, среднего и сверхвысокого напряжения, поскольку позволяет использовать трансформаторы для измерения напряжения и тока. В варианте X/333mV для измерения тока могут использоваться гибкие датчики тока (гибкие, катушки Роговского). Конечно, температуру внутри распределительного щита также можно измерять с помощью встроенного датчика температуры или внешнего датчика (АТ). Опционально устройство может напрямую управлять другими устройствами через программируемые входы или выходы или подсчитывать импульсы.
Устройства можно легко и безопасно настраивать и управлять ими через приложение ENVIS. В сочетании с сервисом системы ENVIS.Online также возможно периодическое скачивание и сохранение измеренных значений в базе данных SQL, а затем ручная или автоматическая обработка архивных данных.
Компактная конструкция SMC 134, устанавливаемая на направляющую, особенно подходит для сложных задач в промышленности и энергетике, с акцентом на расширяемость, безопасность, долговечность и точность измерений.
