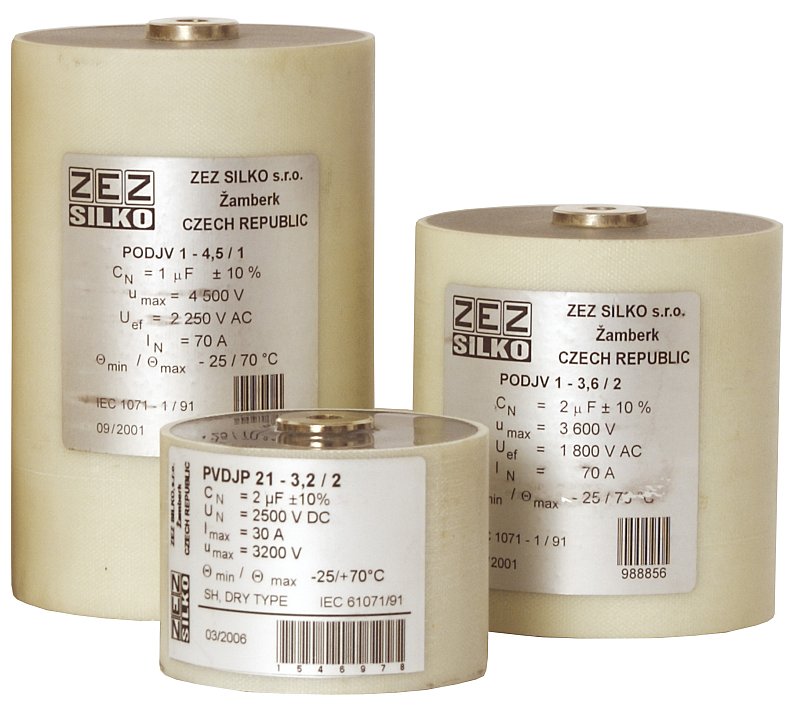

Подавляющие IGBT конденсаторы цилиндрические
Назначение
Подавляющие конденсаторы предназначены для контуров с IGBT транзисторами.
Конструкция
Конденсаторы изготовлены в сухом исполнении, самовосстанавливающиеся, по технологии типа MKP. Активная часть - металлизированная полипропиленовая пленка, которая размещена в цилиндрическом корпусе из материала на базе стекловолокна. Специальная конструкция конденсаторов гарантирует достижения весьма низких величин собственной индуктивности и собственного последовательного сопротивления. Способность к самовосстановлению гарантирует высокую устойчивость при бросках напряжения. Контакты конденсаторов одновременно могут служить для его механического закрепления.
Назначение
Подавляющие конденсаторы предназначены для полупроводниковых контуров с IGBT транзисторами.
Конструкция
Конденсаторы изготовлены в сухом исполнении, самовосстанавливающиеся, по технологии типа MKP в прямоугольном корпусе из пластмассы. Активная часть - металлизированная полипропиленовая пленка. Секции залиты самогасящейся PU смолой, отвечающей норме UL-94VO.
Выводы и одновременно механические крепления сконструировано с помощью металлических проходных зажимов-клемм, позволяющих непосредственный монтаж на полупроводниковые блоки.
Конденсаторы предназначены для эксплуатации в условиях вибраций и ударов - max. ускорением 3g.
Подавляющие IGBT конденсаторы цилиндрические тип 1
| Тнп | Пиковое
напряжение
umaxDC [V] | Напряжение
UN [V] | UrmsAC
[V] | Емкость
CN [µF] | Ток
Imax [A] | Размеры
[mm] | Масса
kg] |
| PVDJP 1-1,2/10 | 1 200 | 1 000 | - | 10,00 | 30,00 | ø61x54 | 0,21 |
| PVDJP 1-1,2/15 | 1 200 | 1 000 | - | 15,00 | 40,00 | ø73x54 | 0,31 |
| PVDJP 1-1,2/25 | 1 200 | 1 000 | - | 25,00 | 50,00 | ø86x54 | 0,42 |
| PVDJP 1-5/1,7 | 5 000 | 4 000 | 2 100 | 1,70 | 35,00 | ø93x68 | 0,70 |
| PVDJP 1-5/6 | 5 000 | 4 000 | - | 6,00 | 30,00 | ø93x100 | 1,00 |
| PVDJP 1-5/10 | 5 000 | 4 000 | - | 10,00 | 40,00 | ø110x100 | 1,00 |
Подавляющие IGBT конденсаторы цилиндрические тип 21
| Тнп | Пиковое
напряжение
umaxDC [V] | Напряжение
UN [V] | UrmsAC
[V] | Емкость
CN [µF] | Ток
Imax [A] | Размеры
[mm] | Масса
kg] |
| PVDJP 21-2/5 | 2 000 | 1 600 | - | 5,00 | 35,00 | ø61x60 | 0,25 |
| PVDJP 21-2/8 | 2 000 | 1 600 | - | 8,00 | 45,00 | ø73x60 | 0,35 |
| PVDJP 21-2/10 | 2 000 | 1 600 | - | 10,00 | 50,00 | ø86x60 | 0,46 |
| PVDJP 21-2/12 | 2 000 | 1 600 | - | 12,00 | 60,00 | ø86x60 | 0,46 |
| PVDJP 21-2,5/3 | 2 500 | 2 000 | - | 3,00 | 30,00 | ø61x68 | 0,30 |
| PVDJP 21-2,5/5 | 2 500 | 2 000 | - | 5,00 | 40,00 | ø73x68 | 0,40 |
| PVDJP 21-2,5/6,6 | 2 500 | 2 000 | - | 6,60 | 50,00 | ø86x68 | 0,52 |
| PVDJP 21-3,2/1 | 3 200 | 2 000 | - | 1,00 | 20,00 | ø61x60 | 0,25 |
| PVDJP 21-3,2/2 | 3 200 | 2 000 | - | 2,00 | 30,00 | ø73x60 | 0,35 |
| PVDJP 21-3,2/3 | 3 200 | 2 000 | - | 3,00 | 40,00 | ø86x60 | 0,46 |
| PVDJP 21-3,2/4 | 3 200 | 2 000 | - | 4,00 | 40,00 | ø93x60 | 0,53 |
| PVDJP 21-4/0,5 | 4 000 | 3 200 | - | 0,50 | 15,00 | ø61x60 | 0,25 |
| PVDJP 21-4/1 | 4 000 | 3 200 | - | 1,00 | 20,00 | ø73x60 | 0,35 |
| PVDJP 21-4,5/1,5 | 4 500 | 3 800 | - | 1,50 | 30,00 | ø73x68 | 0,40 |
| PVDJP 21-5/1,7 | 5 000 | 4 000 | 2 100 | 1,70 | 35,00 | o93x60 | 0,70 |
| PVDJP 21-5/2 | 5 000 | 4 000 | - | 2,00 | 60,00 | ø86x68 | 0,52 |
| PVDJP 21-5/3,75 | 5 000 | 4 000 | - | 3,75 | 10,00 | ø86x120 | 0,88 |
| PVDJP 21-5/6,8 | 5 000 | 4 000 | - | 6,80 | 15,00 | ø110x120 | 1,35 |
| PVDJP 21-6/1,5 | 6 000 | 5 000 | - | 1,50 | 60,00 | ø86x68 | 0,52 |
| PVDJP 21-6,8/0,33 | 6 800 | 5 500 | - | 0,33 | 15,00 | ø86x68 | 0,52 |
| PVDJP 21-6,8/5 | 6 800 | 5 440 | - | 5,00 | 50,00 | ø110x120 | 1,35 |
Подавляющие IGBT конденсаторы цилиндрические тип 211
| Тнп | Пиковое
напряжение
umaxDC [V] | Напряжение
UN [V] | UrmsAC
[V] | Емкость
CN [µF] | Ток
Imax [A] | Размеры
[mm] | Масса
kg] |
| PVDJP 211-1,6/2 | 1 600 | 1 400 | 750 | 2,00 | 16,00 | ø50x60 | 0,16 |
| PVDJP 211-1,6/5 | 1 600 | 1 400 | 700 | 5,00 | 30,00 | ø60x55 | 0,20 |
| PVDJP 211-2/8 | 2 000 | 1 600 | 800 | 8,00 | 50,00 | ø73x60 | 0,36 |
| PVDJP 211-2,2/1,2 | 2 200 | 1 800 | 1 000 | 1,20 | 16,00 | ø50x60 | 0,16 |
| PVDJP 211-2,4/3 | 2 400 | 2 000 | 1 000 | 3,00 | 40,00 | ø65x60 | 0,30 |
| PVDJP 211-2,4/4 | 2 400 | 2 000 | 1 000 | 4,00 | 45,00 | ø72x60 | 0,36 |
| PVDJP 211-3/1 | 3 000 | 2 500 | 1 000 | 1,00 | 40,00 | ø60x54 | 0,22 |
| PVDJP 211-3,6/0,5 | 3 600 | 3 000 | 1 200 | 0,50 | 20,00 | ø50x54 | 0,15 |
| PVDJP 211-5/0,47 | 5 0000 | 4 200 | 2 000 | 0,47 | 20,00 | ø60x68 | 0,25 |
| PVDJP 211-5/0,12 | 5 000 | 4 000 | 2 000 | 0,12 | 20,00 | ø50x68 | 0,20 |
| PVDJP 211-6,8/0,22 | 6 800 | 5 600 | 3 000 | 0,22 | 20,00 | ø60x68 | 0,25 |
