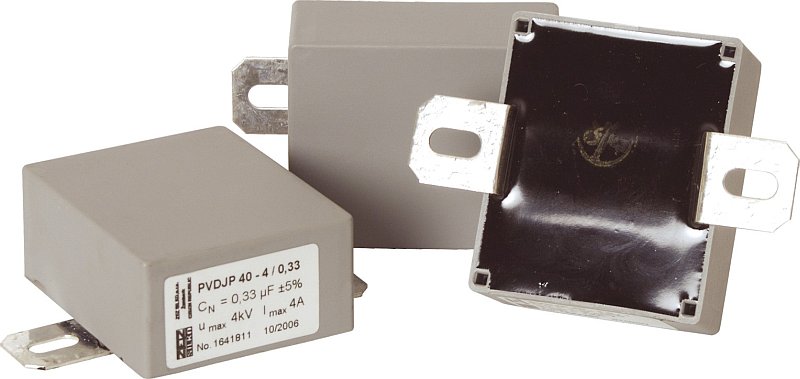

Подавляющие IGBT конденсаторы прямоугольные 1

Назначение

Подавляющие конденсаторы предназначены для контуров с IGBT транзисторами.

Конструкция

Конденсаторы изготовлены в сухом исполнении, самовосстанавливающиеся, по технологии типа MKP. Активная часть - металлизированная полипропиленовая пленка, которая размещена в цилиндрическом корпусе из материала на базе стекловолокна. Специальная конструкция конденсаторов гарантирует достижения весьма низких величин собственной индуктивности и собственного последовательного сопротивления. Способность к самовосстановлению гарантирует высокую устойчивость при бросках напряжения. Контакты конденсаторов одновременно могут служить для его механического закрепления.

Назначение

Подавляющие конденсаторы предназначены для полупроводниковых контуров с IGBT транзисторами.

Конструкция

Конденсаторы изготовлены в сухом исполнении, самовосстанавливающиеся, по технологии типа MKP в прямоугольном корпусе из пластмассы. Активная часть - металлизированная полипропиленовая пленка. Секции залиты самогасящейся PU смолой, отвечающей норме UL-94VO.

Выводы и одновременно механические крепления сконструировано с помощью металлических проходных зажимов-клемм, позволяющих непосредственный монтаж на полупроводниковые блоки.
Конденсаторы предназначены для эксплуатации в условиях вибраций и ударов - max. ускорением 3g.

Подавляющие IGBT конденсаторы прямоугольные тип 40

Тнп	Пиковое напряжение u_maxDC [V]	Напряжение U_N [V]	Емкость C_N [µF]	Ток I_max [A]	Размеры [mm]
PVDJP 40-2,5/1	2 500	2 000	1	12	64x53x28
PVDJP 40-3,0/0,68	3 000	2 500	0,68	8	64x53x28
PVDJP 40-4,0/0,33	4 000	3 200	0,33	4	64x53x28
PVDJP 40-4,0/0,47	4 000	3 200	0,47	6	64x53x28

Подавляющие IGBT конденсаторы прямоугольные тип 42

Тнп	Пиковое напряжение u_maxDC [V]	Напряжение U_N [V]	Емкость C_N [µF]	Ток I_max [A]	Размеры [mm]
PVDJP 42-4,5/0,125	4 500	3 600	0,125	2	64x53x28
PVDJP 42-4,5/0,25	4 500	3 600	0,25	4	64x53x28
PVDJP 42-4,5/0,4	4 500	3 600	0,4	5	64x53x28
