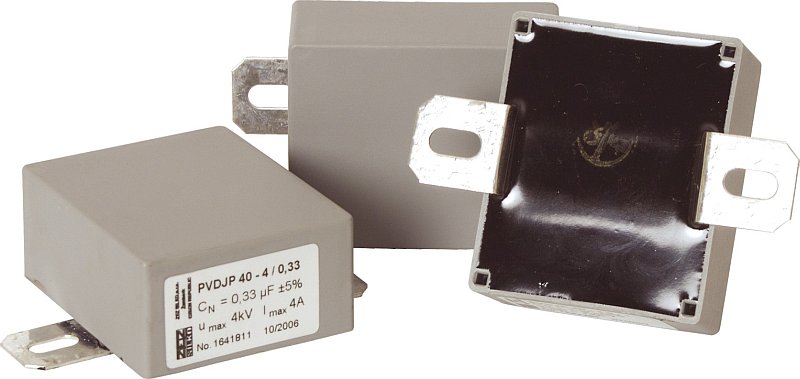

Дъмферни Кондензатори за IGBT - правоъгълни корпус (сиви)
За повече подробности, моля, отворете нашия каталог
Приложение%20-%20ZEZ%20SILKO_files/snubbersede.jpg)
Защитните кондензатори се използват за защита на полупроводници (IGBT
транзистори). Те се зарежда и разрежда многократно. Пренасят се много високи
пикови токове.
Конструкция
Самовъзстановяващи се сухи кондензаторни елементи са затворени в
цилиндричен пластмасов корпус, запечатан с PU смола. Те са изработени от
метализиран PP филм, MKP система. Това дава възможност на устройството да
пренася високи токове с ниска самоиндуктивност и серийно съпротивление.
Дъмферни Кондензатори за IGBT - правоъгълни корпус тип 40
| Type | Repetitive
voltage
umaxDC [V] | Voltage
UN [V] | Capacitance
CN [µF] | Current
Imax [A] | Dimensions
[mm] |
| PVDJP 40-2,5/1 | 2 500 | 2 000 | 1 | 12 | 64x53x28 |
| PVDJP 40-3,0/0,68 | 3 000 | 2 500 | 0,68 | 8 | 64x53x28 |
| PVDJP 40-4,0/0,33 | 4 000 | 3 200 | 0,33 | 4 | 64x53x28 |
| PVDJP 40-4,0/0,47 | 4 000 | 3 200 | 0,47 | 6 | 64x53x28 |
Дъмферни Кондензатори за IGBT - правоъгълни корпус тип 42
| Type | Repetitive
voltage
umaxDC [V] | Voltage
UN [V] | Capacitance
CN [µF] | Current
Imax [A] | Dimensions
[mm] |
| PVDJP 42-4,5/0,125 | 4 500 | 3 600 | 0,125 | 2 | 64x53x28 |
| PVDJP 42-4,5/0,25 | 4 500 | 3 600 | 0,25 | 4 | 64x53x28 |
| PVDJP 42-4,5/0,4 | 4 500 | 3 600 | 0,4 | 5 | 64x53x28 |
