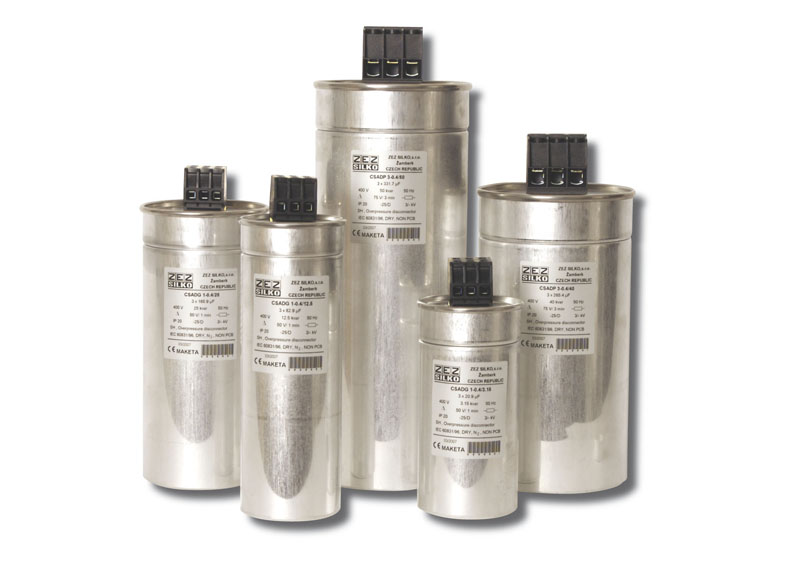

Нисковолтови кондензатори
For more details please open our catalogue:
Heavy
Duty, MKP, IP20, 50Hz
Ultra Heavy
Duty, MKP, IP20, 50Hz
Standard,
MKP, IP20, 50Hz
Използване
Кондензаторите са предназначени за подобряване на Power Factor в мрежи с
ниско напрежение. Използваната технология MKP се състои от метализиран PP филм с
изключително нисък коефициент на загуба. Диелектричната система се самолекува и няма течен импрегнант.
Кондензаторните елементи, затворени в цилиндрични алуминиеви кутии, се пълнят с
гел на растително масло, който е нетоксичен, биоразградим и екологично чист.
Кондензаторите имат защита от свръхналягане, за да го изключат от захранването в
случай на вътрешна повреда и в края на експлоатационния си живот.
Описаната по-горе конструкция и използването на висококачествени материали
гарантират надеждност и дълголетие.
Инструкции за инсталация
Кондензаторите могат да бъдат инсталирани във
всяка позиция. Монтажът е от шпилка M12 отдолу и това може да се
използва и за заземяване - максимален въртящ момент 5 Nm.
Свързването в клемата се осъществява чрез винтове M5 -
максимален въртящ момент 2 Nm. Свързващите кабели трябва да
позволяват на върха на кондензатора да се повиши с 20 mm, за да
се осигури правилна работа на разединителя на свръхналягане.
Разширяващата горна част на кондензатора трябва да е свободна
без фиксираща скоба. Ако е необходимо, фиксиращи скоби могат да
бъдат монтирани само върху долната част на кондензатора под
жлеба.
Предпазните предпазители трябва да имат gG характеристики и те
трябва да бъдат класирани на два пъти по-голям от номиналния ток
на кондензатора (ите).
Внимание! Необходимо
е да свържете кондензаторите само чрез Cu проводници.
Възможна е доставка на всички видове кондензатори с диаметър на корпуса Al 85
и 110 mm с пластмасов капак за защита IP 54!
Функция на разединител
Technical data
| Rated voltage: |
|
UN |
|
230 - 800 V |
| Frequency: |
|
fN |
|
50/60 Hz |
| Standards: |
|
|
|
IEC 60831-1+2, EN 60831-1+2, UL No. 810,
GOST 1282-88, VDE 0560 46+47
|
| Max overvoltage: |
|
Umax |
|
UN + 10 % (up to 8 hours daily)
UN + 15 % (up to 30 minutes daily)
UN + 20 % (up to 5 minutes)
UN + 30 % (up to 1 minute)
|
| Over current (according to above standards): |
|
IS |
|
1,5 - 2,0 * IN |
| Capacitance tolerance: |
|
|
|
-5 / +10 % |
| Test voltage, terminal/terminal: |
|
UTT |
|
2,15 * UN, AC, 2 s |
| Test voltage, terminal / case: |
|
UTC |
|
UN < 500 V: 3000 V AC, 10 s
UN > 500 V: 2 x UN + 2000 V AC, 10 s |
| Inrush current: |
|
|
|
Max 400 x IN |
| Dielectric losses: |
|
tan δ |
|
cca 0,2 W/kvar |
| Statistical life expectancy: |
|
|
|
150 000 - 200 000 hours (depended on voltage, temper.) |
| Degree of protection: |
|
|
|
IP 20, on request IP 54 |
| Ambient temperature category: |
|
|
|
-50 °C / D - maximum is 65 °C
- highest mean over any period of 24 h is 45 °C
- highest mean over any period of 1 year is 35 °C |
| Cooling: |
|
|
|
natural or forced |
| Permissible relative humidity: |
|
|
|
95 % |
| Max above sea level: |
|
|
|
4 000 m above sea level |
| Mounting position: |
|
|
|
any |
| Mounting: |
|
|
|
Stud M12 at the bottom |
| Case: |
|
|
|
Aluminium |
| Dielectric: |
|
|
|
MKP - metallized PP film |
| Impregnant: |
|
|
|
Dry type, inert gas N2 |
| Discharge resistors: |
|
|
|
Included - 50 V, 1 minute or 75 V, 3 minutes |
