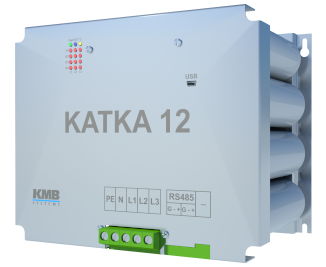

Симисторни превключващ модул KAKA 12, трифазен, с индивидуално превключване на фазите, до 12 kvar

Триачните компенсаторни модули от серията KATKA 12 са предназначени за бърза компенсация (до 20 управляващи действия за 1 s) заедно с бързи регулатори на фактора на мощността NOVAR 2700. Това е ултракомпактен модул с мощност до 12 kvar със стъпка от 0,25 kvar. Предназначени са за включване в мрежи 400/230V. Те ви позволяват да компенсирате всяка фаза поотделно.

Компенсационният кондензатор се затваря, когато има нулево напрежение (обикновено 5V) в превключващия елемент и превключвателят се отваря, когато токът премине през нула. Предимствата на такова безконтактно превключване са дълъг експлоатационен живот (голям брой включване и изключване), ограничено влияние на тока и напрежението в мрежата (включване и изключване при нула), както и скоростта на включване и изключено.

Всеки блок KATKA 12 съдържа 12 кондензаторни стъпала, тегло на стъпалата 1:2:4:8, за всяка фаза поотделно. Всяко стъпало има собствена защита, защита от пренапрежение с RC елемент и варистор, защита от токови пикове с дросел, пълно измерване на напрежението и тока на стъпалото и неговата диагностика. Устройството също така съдържа общ варистор за защита от пренапрежение, измерване на температурата на радиатора и защита от прегряване. Устройството се охлажда с естествен въздушен поток, без вентилатор.
