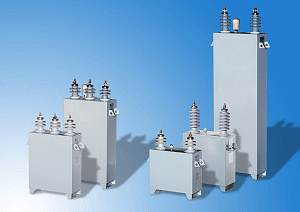

Высоковольтные конденсаторы

Каталог компенсации.pdf

Конденсаторы CPEFS - трехфазные
Конденсаторы CUEFS - однофазные
Конденсаторы CUFFS - однофазные

Назначение, конструкция

Конденсаторы предназначены для компенсации реактивной мощности и для фильтрации высших гармоник. Конструкция диэлектрика в исполнении all-филм (цельнопленочные). Диэлектрик полипропиленовая пленка, пропитанная синтетической жидкостью, известная под торговой маркой. JARYLEC, для здоровья и экологически безвредная. Электродами является алюминиевая фольга. Такая конструкция обеспечивает весьма низкие собственные потери конденсаторов.

Активная часть у трехфазных элементов соединена в звезду и обозначена „Y“, у однофазных обозначается „I“. Элементы имеют встроеные внутренние разрядные резисторы, понижающие напряжение до 75 В за 10 минут.

Технические характеристики

Номинальное напряжение:				1 - фазные: 1-24 kV 25… 1000 kvar 3 – фазные: 1-15 kV 25… 1000 kvar
Номинальная частота:				50/60 Hz
Стандарты:				IEC 60871-1: 1997 EN 60871-1: 1997 IEC 60871-2: 1997 EN 60871-2: 1997
Максимально допустимое напряжение:		Umax		UN + 10 % (max. 8 часов за 24 часа) UN + 15 % (max. 30 минут за 24 часа) UN + 20 % (max. 5 минут) UN + 30 % (max. 1 минута)
Макс.допустимый ток:		IS		1,3 * IN
Погрешность емкости:				-5 / +10 %
Испытательное напряжение между клеммами:		UTT		2,15 * UN, AC, 10 сек или 4,3 * UN DC, 10 сек
Испытательное напряжение между закороченными клеммами и корпусом:		UTC		В зависимости от напряжения пробоя , в течение 10 сек
Ток включения:				max. 300 x IN
Потери диэлектрика:		tan δ		cca 0,07 W/kvar
Предполагаемая долговечность:				> 130 000 часов
Степень защиты:				IP 00, по желанию IP 42
Категории температур окружающей среды:				-40°C/C - максимальная температура 50 °C              - наивысшая средняя величина за 24 часа - 40 °C              - наивысшая средняя величина за 1 год - 30 °C
Охлаждение:				Воздушное естественное
Разрешенная относительная влажность:				IP00 - max. 95 %, IP 42 - max. 95 %
Максимальная высота над уровнем моря:				4 000 m n.m.
Монтажное положение:				Вертикальное (горизонтальное - по заявке )
Закрепление:				Боковые петли, по бокам - держатели
Корпус:				Нержавеющая сталь
Система диэлектрика:				MKP, металлизированная полипропиленовая пленка
Конструкция диэлектрика:				all film
Импрегнант:				JARYLEC – синтетическая жидкость, биологически утилизируемая, без PCB
Обработка поверхности				Порошковая краска RAL 7035
Разрядные резисторы:				Встроенные (на 75 V за 10 минут)

Инструкции по монтажу

• Использованный импрегнант не содержит PCB или иные токсичные вещества, биологически утилизируемый
• Трехфазные или однофазные изделия изготавливаются в полностью изолированных корпусах.
• По желанию можно поставить конденсаторы с одним полюсом на корпусе.
• По желанию можно поставить конденсаторы с крышкой со степенью защиты IP42 (до 12 kV).
• По желанию можно поставить конденсаторы с датчиком давления (питание датчика 230 V, 50 Hz).
• Стягивающие зажимы -контакты изоляторов M12 дотягивать max. крутящим моментом 10 Nm
• Заземляющий комбинированный зажим M10 затягивать max. крутящим моментом 7 Nm

Конденсаторы для других напряжений, мощностей, частот и напряжений пробоя, которые не указаны в таблицах, можно изготовить по заявке.
