РЕГУЛАТОРИ НА РЕАКТИВНА МОЩНОСТ
Произведено от KMB Systems s.r.o. (Чехия)

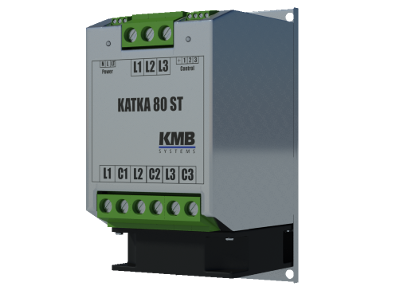

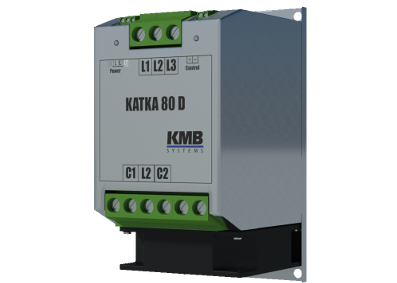

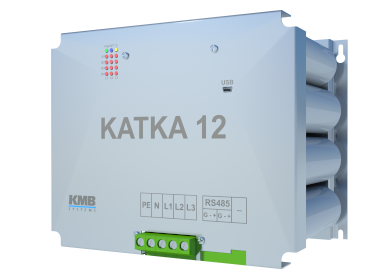

Разработката и производството на регулатори на реактивна мощност NOVAR е една от основните дейности на компанията, което е съобразено със сравнително широка гама от разнообразни решения. Този преглед показва устройства, които позволяват оптимално управление на компенсацията на реактивната мощност в автоматичен режим. Продуктовата гама включва както класически регулатори за използване в комбинация с електромеханични стартери, така и компоненти за системи за бърза компенсация - бърз регулатор и тиристорни комутационни блокове. KMB systems доставя и други аксесоари и компоненти за компенсация, като стартери, дросели, тиристорни блокове за бързо и плавно превключване и други компоненти.
|
Основни параметри и функции на регулаторите NOVAR |
| NOVAR |
Изходи |
Чувст.
[mA] |
вход 2.
тарифа |
захранване
до 500V |
отделен
общ изход
реле |
размер. и
контрол.
температ. |
бърза
компенс. |
наличие
ком.
линии |
144
×
144 |
96
×
96 |
трех-
фазни |
|

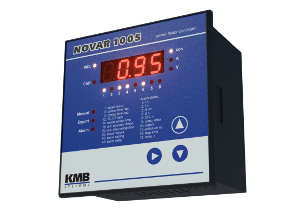

1005 |
5+1 R |
20 |
X |
X |
X |
✓ |
X |
X |
X |
✓ |
X |
|
1007 |
7+1 R |
20 |
X |
X |
X |
✓ |
X |
X |
X |
✓ |
X |
|

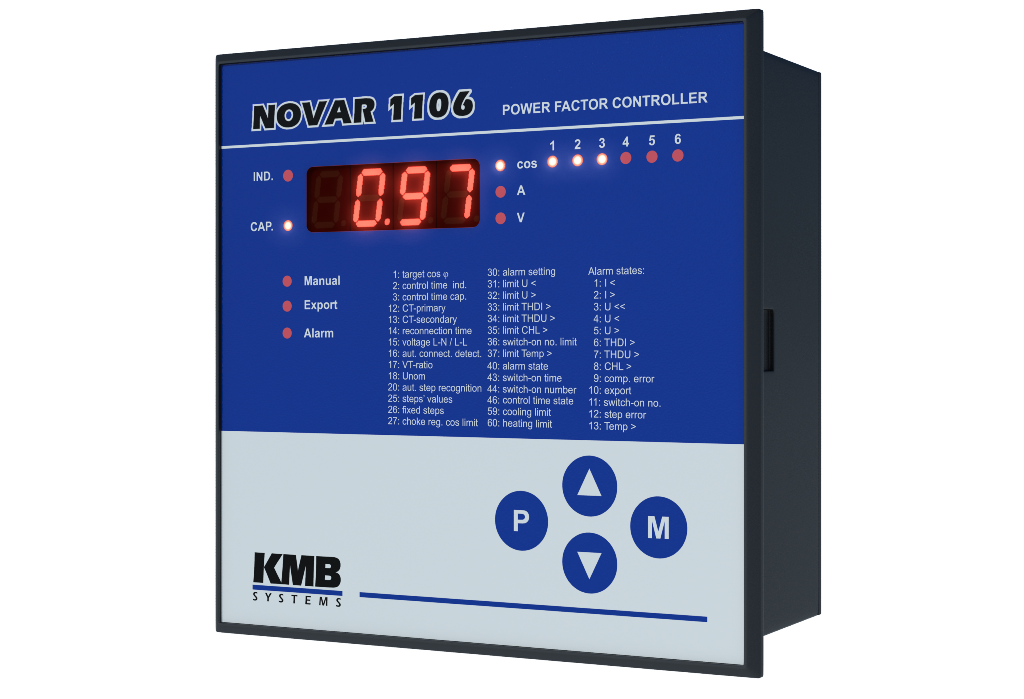

1106 |
6 R |
2 |
X |
X |
X |
✓ |
X |
✓ |
✓ |
X |
X |
|
1114 |
14 R |
2 |
X |
X |
X |
✓ |
X |
✓ |
✓ |
X |
X |
|

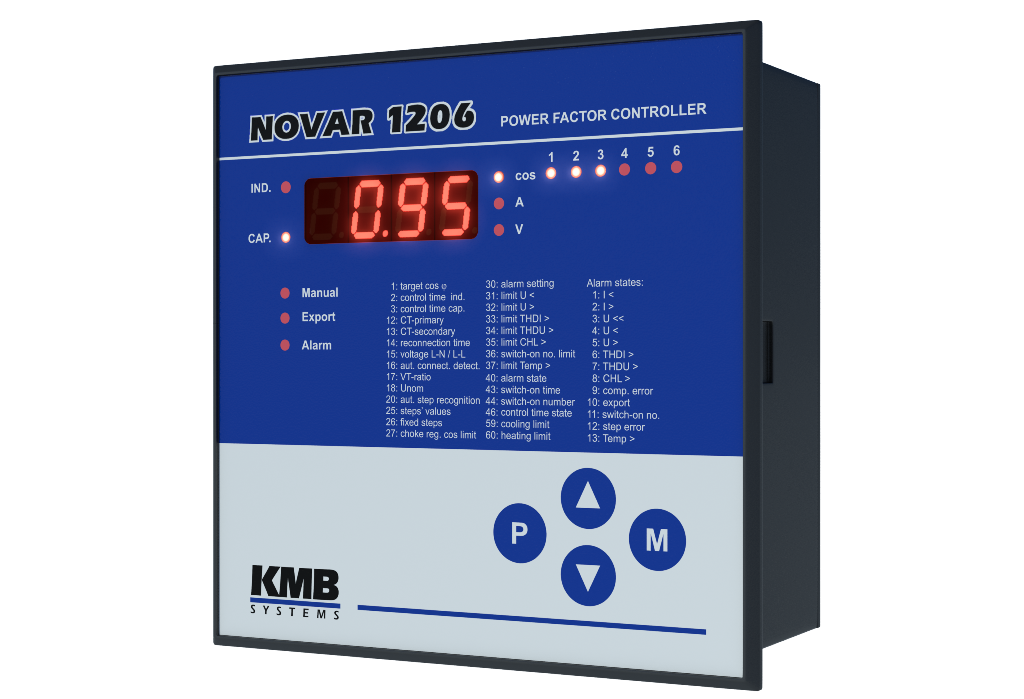

1206 |
6 R |
2 |
✓ |
X |
X |
✓ |
X |
✓ |
✓ |
X |
X |
|
1214 |
14 R |
2 |
✓ |
X |
X |
✓ |
X |
✓ |
✓ |
X |
X |
|

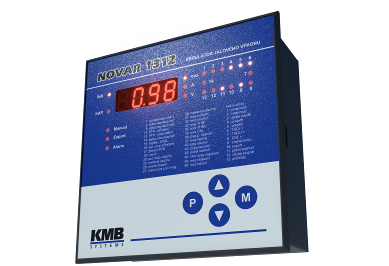

1312 |
12T+2R |
2 |
✓ |
X |
X |
✓ |
✓
✓ |
✓ |
✓ |
X |
X/✓ |
|
2100 |
24R/T |
5 |
✓ |
✓ |
✓ |
✓ |
X |
✓ |
✓ |
X |
X |
|

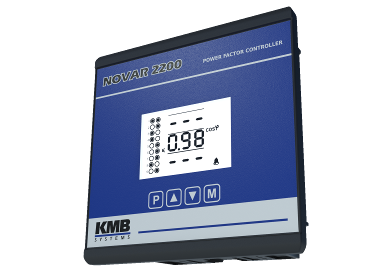

2200 |
24R/T |
5 |
✓ |
✓ |
✓ |
✓ |
X |
✓ |
✓ |
X |
✓ |
|
2400 |
18R/T |
5 |
✓ |
✓ |
✓ |
✓ |
X |
✓ |
✓ |
X |
✓ |
|

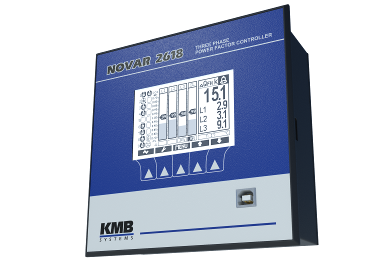

2600 |
18R/T |
5 |
✓ |
✓ |
✓ |
✓ |
X |
✓ |
✓ |
X |
✓ |
|
2700 |
24R/T |
5 |
✓ |
✓ |
✓ |
✓ |
X |
✓ |
✓ |
X |
✓ |
Принцип на регулиране
-
Времето за реакция на контролера се програмира отделно за случай на свръхкомпенсация и недостатъчна компенсация
-
зададеното време за реакция се намалява пропорционално на текущата контролна грешка и по избор или в квадратична зависимост, или право пропорционално на съотношението на контролната грешка към стойността на най-малкия кондензаторен етап (C/kMIN), нарастваща контролна грешка може да намали времето за реакция до максимум 5 сек
-
регулируема контролна честотна лента за намаляване на броя на регулаторните влияния в компенсационните системи с широк диапазон на управление при високо натоварване, възможност за декомпенсация на мрежата
-
възможност за превключване на хармонични филтри
-
персонализиран двутарифен режим, контролиран от посоката на пренос на активна енергия
Конфигурация на измерване на свързани стъпала
-
автоматично разпознаване на метода на свързване
-
произволна комбинация от свързване на измереното напрежение и ток
-
автоматично разпознаване на връзката и номиналното напрежение на компенсационната система при инсталиране на регулатора
-
автоматично разпознаване на вида и размера на контролните стъпала
-
възможност за свързване на напълно произволна комбинация от стойности на стъпка на компенсация
-
возможность подключения компенсирующих конденсаторов и дросселей
-
изясняване, ако е необходимо, отстраняване на грешни стъпки, текущо изясняване на стойностите на признатите стъпки по време на процеса на регулиране
-
текущо наблюдение на етапите на управление по време на процеса на управление и при повторно откриване на повреда, временно отстраняване на повредения етап от процеса на управление и възможно едновременно задействане на аларма
-
периодична повторна проверка на временно спрени степени след пет дни; ако резултатът от теста е успешен (например при смяна на изгорели предпазители), степента трябва да се върне обратно към процеса на регулиране
Програмируеми аларми
-
отделно програмируеми алармени функции - за визуална индикация и за управление на аварийни изходи
-
авария може да бъде причинена от превишаване на лимита на тока, пропадане на напрежението, пренапрежение или повреда на напрежението, ако THDI или THDU са извън допустимите граници, превишаване на границата на CHL, косинус надвишаване на установените граници, прехвърляне на активна енергия в обратна посока, превишаване на границата от броя на превключванията на етапа, неизправност на етапа, температура, превишаваща установените граници.
