Дъмферни Кондензатори за SCR
Приложение
Защитните кондензатори се използват за защита на полупроводници (SCR
тиристори). Те се зарежда и разрежда многократно. Пренасят се много високи
пикови токове.
Конструкция
Самовъзстановяващи се сухи кондензаторни елементи са затворени в
цилиндричен пластмасов корпус, запечатан с PU смола. Те са изработени от
метализиран PP филм, MKP система. Това дава възможност на устройството да
пренася високи токове с ниска самоиндуктивност и серийно съпротивление.
Дъмферни Кондензатори за SCR
| Type | Repetitive peak
voltage
umax [V] | Voltage
UNDC [V] | Voltage
UNAC rms [V] | Capacitance
CN [µF] | Current
Imax [A] | Dimensions
[mm] |
| PVDJP 020-5,6/0,5 | 5600 | 4500 | 2500 | 0,5 | 25 | ø60x133 |
| PVDJP 020-6,8/0,33 | 6800 | 5600 | 3000 | 0,33 | 10 | ø60x133 |
| PVDJP 020-8/0,5 | 8000 | 6400 | 3200 | 0,5 | 20 | ø60x133 |
| PVDJP 020-8/0,75 | 8000 | 6400 | 3200 | 0,75 | 25 | ø60x133 |
| PVDJP 020-8/1 | 8000 | 6400 | 3200 | 1 | 30 | ø65x133 |

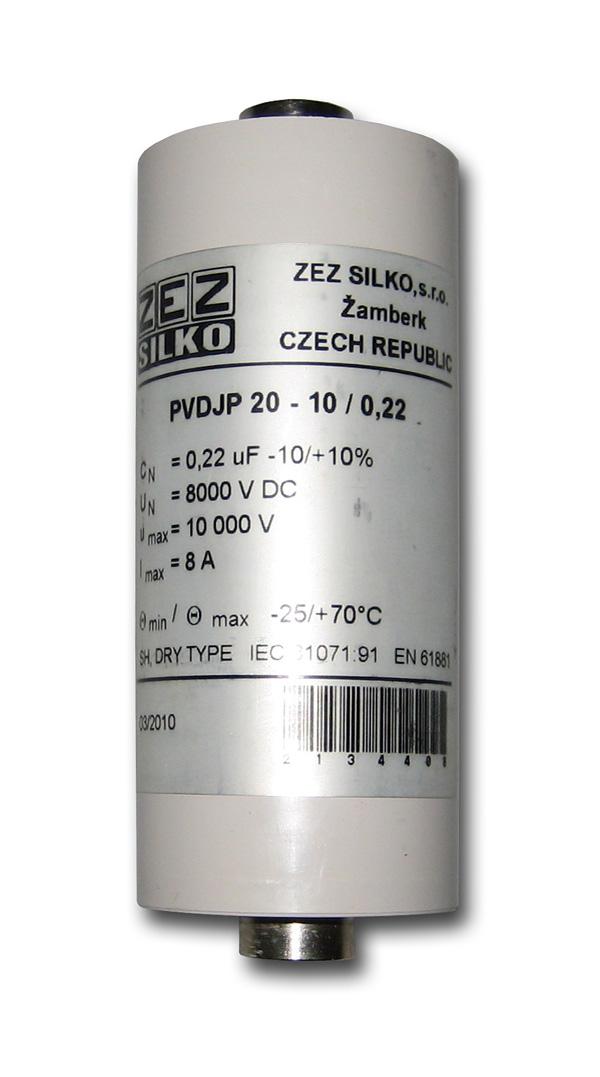

| PVDJP 20-10/0,22 | 10000 | 8000 | 4000 | 0,22 | 8 | ø50x133 |
| PVDJP 020-10/0,33 | 10000 | 8000 | 4000 | 0,33 | 10 | ø60x133 |
| PVDJP 020-10/0,5 | 10000 | 8000 | 4000 | 0,5 | 12 | ø60x133 |
| PVDJP 020-10/0,56 | 10000 | 8000 | 4000 | 0,56 | 12 | ø65x133 |
| PVDJP 020-10/0,62 | 10000 | 8000 | 4000 | 0,62 | 12 | ø65x133 |
