Кондензатори за Индукционно нагряване и пещи до 6 000 kVAr, 10 kHz (HCMF BIG)

Дизайн

Диелектрик - тип All film
Заварен корпус от месинг, лакиран RAL 7035
Корпус под напрежение,
температура на околната среда 1°C .... 50°C
водно охлаждане, макс. температура на водата 35 °C,
месингови шпилки вътрешна резба M8 - дълбочина 15 mm (максимален въртящ момент 10 Nm) или M10 - дълбочина 15 mm (макс. въртящ момент 10 Nm)
общи терминали:
а) месингови шпилки вътрешна резба M 20x1,5 (максимален въртящ момент 25 Nm)
б) медни шипове вътрешна резба M 8 - дълбочина 15 mm (макс. въртящ момент 10 Nm)
степен на защита IP 00, вътрешен монтаж
импрегниране M-DBT - Jarylec (екологично чист, нетоксичен, без PCB)

Technical data

Standards	IEC 60110-1;1998 EN 60110-1; 1998
Capacitance tolerance	-5/+10 %
Power losses	< 0,3 W/kvar
Flow rate	5-8 l/min
Pressure drop at 5-8 l/min	< 0,1-0,2 bar
Max. water pressure	6 bar
Over-voltage	1,05 UN max. 12 hours / day
Mounting position	vertical
Voltage test between terminals	2,15 x U_N AC for 10 s or 4 x U_N DC for 10 s

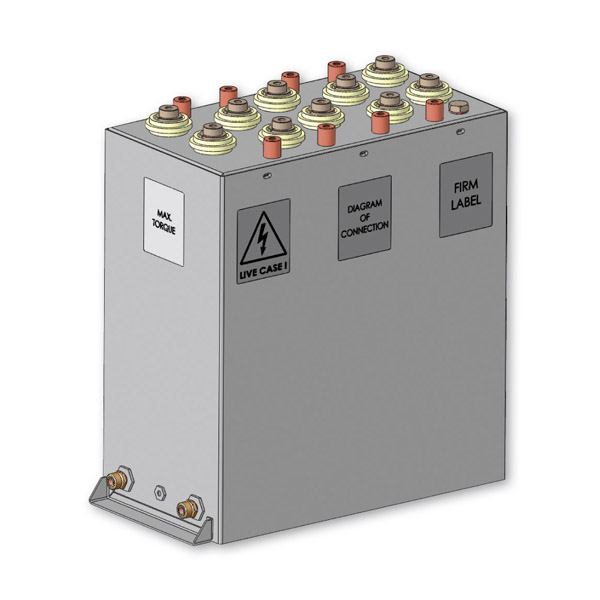

Тип FRJJS 7302

Тип	PDF	Волтаж U_N [V]	Капацитет C_N [µF]	Tapping capacitance [µF]	Честота f_N [Hz]	Мощонст Q_N [kvar]	Ток I_N [A]
FRJJS 7302-0,8/10x14,5/6	3BF1600	0,8	145	10x14,5	6	3 498	4 373
FRJJS 7302-1,0/10x6,4/10	3BF1600	1,0	64	10x6,4	10	4 021	4 021
FRJJS 7302-1,0/10x8/8	3BF1600	1,0	80	10x8	8	4 020	4 020
FRJJS 7302-1,0/10x11/6	3BF1600	1,0	110	10x11	6	4 147	4 147
FRJJS 7302-2,0/10x4,5/4	3BF1600	2,0	45	10x4,5	4	4 524	2 260

Type FRJJS 7304

Тип	PDF	Волтаж U_N [V]	Капацитет C_N [µF]	Tapping capacitance [µF]	Честота f_N [Hz]	Мощонст Q_N [kvar]	Ток I_N [A]
FRJJS 7304-0,8/10x23,5/4	3BF1600	800	235	10x23,5	4	3 780	4 725
FRJJS 7304-0,8/10x29,6/2	3BF1600	800	296	10x29,6	2	2 383	2 976
FRJJS 7304-0,8/10x32/3	3BF1600	800	296	10x29,6	2	2 383	2 976
FRJJS 7304-0,8/10x50/2	3BF1600	800	500	10x50,0	2	4 021	5 026
FRJJS 7304-0,8/10x68/1,1	3BF1600	800	680	10x68,0	1,1	3 008	3 760
FRJJS 7304-1,0/10x16,5/4	3BF1600	1 000	165	10x14,5	4	4 147	4 147
FRJJS 7304-1,0/10x20/3	3BF1600	1 000	200	10x20,0	3	3 770	3 770
FRJJS 7304-1,0/10x36/2	3BF1600	1 000	360	10x36,0	2	4 524	4 524
FRJJS 7304-1,0/10x57,7/1	3BF1600	1 000	577	10x57,7	1	3 625	3 625
FRJJS7304-1,325/10x32/1,4	3BF1600	1 325	320	10x14,5	1,4	4 942	3 730

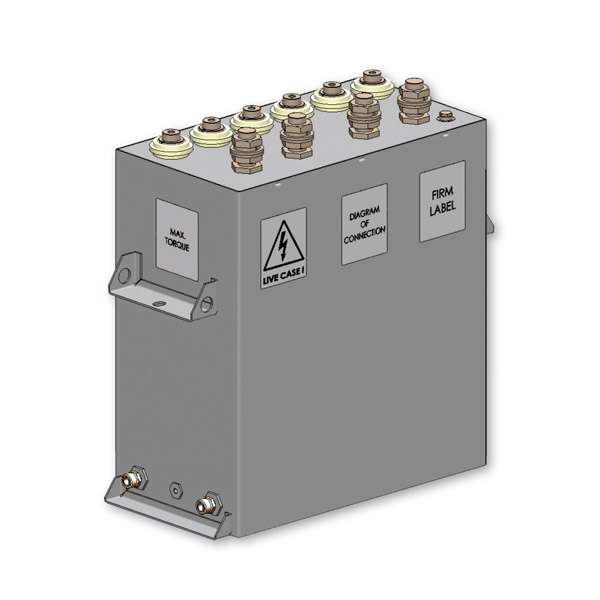

Type FRJJS 7620

Тип	PDF	Волтаж U_N [V]	Капацитет C_N [µF]	Tapping capacitance [µF]	Честота f_N [Hz]	Мощонст Q_N [kvar]	Ток I_N [A]
FRJJS 7620-0,8/6x24/4	3BF1591	800	145	6x24,16	4	2 316	2 895
FRJJS 7620-0,8/6x31/3	3BF1591	800	186	6x31,0	3	2 246	2 805

Type FRJJS 7625

Тип	PDF	Волтаж U_N [V]	Капацитет C_N [µF]	Tapping capacitance [µF]	Честота f_N [Hz]	Мощонст Q_N [kvar]	Ток I_N [A]
FRJJS 7625-0,8/6x38/2,4	3BF1591	800	228	6x38,0	2,4	2 200	2 750
FRJJS 7625-1,0/6x30/2,4	3BF1591	1 000	180	6x30,0	2,4	2 714	2 714

Type FRJJS 7640

Тип	PDF	Волтаж U_N [V]	Капацитет C_N [µF]	Tapping capacitance [µF]	Честота f_N [Hz]	Мощонст Q_N [kvar]	Ток I_N [A]
FRJJS 7640-0,8/6x50/2	3BF1591	800	300	6x50,0	2	2 412	3 016
FRJJS 7640-0,8/6x62,5/1,5	3BF1591	800	375	6x62,5	1,5	2 262	3 827
FRJJS 7640-0,8/6x84/1	3BF1591	800	504	6x84,0	1	2 027	2 533
FRJJS 7640-0,8/6x97,4/1	3BF1591	800	584,4	6x97,4	1	2 350	2 938
FRJJS 7640-1,0/6x62,5/1,2	3BF1591	1 000	375	6x62,5	1,2	2 826	2 826
FRJJS 7640-1,4/6x31/1,4	3BF1591	1 400	186,1	6x31,0	1,4	3 208	2 291
FRJJS 7640-1,5/6x16/3	3BF1591	1 500	96	6x16,0	3	4 072	2 714
FRJJS 7640-1,8/6x16/3	3BF1591	1 800	140,5	6x23,4	2	5 724	3 180
